Зажим для рельсовой призмы (45 мм)

Технические характеристики и особенности
Модель: GX50-45/ M8 -YEL
Этот прочный и экономичный инструмент для обследования и мониторинга рельсов «Зажим для рельсовых призм», позволяющий прикрепить мини-
призмы для мониторинга L-образной планки серии GMP104 (серии GMP004, серии GPM104A, серии GPM104C и серии GPM104D) к рельсовому пути, легко и быстро закрепляется под рельсовым путем, не скользит, не требует сверления и клея . , без проводки; используйте d  с системами мониторинга, такими как автоматизированные тахеометры (AMTS), для мониторинга железнодорожных  путей на предмет осадки, качки, боковых смещений и т. д.

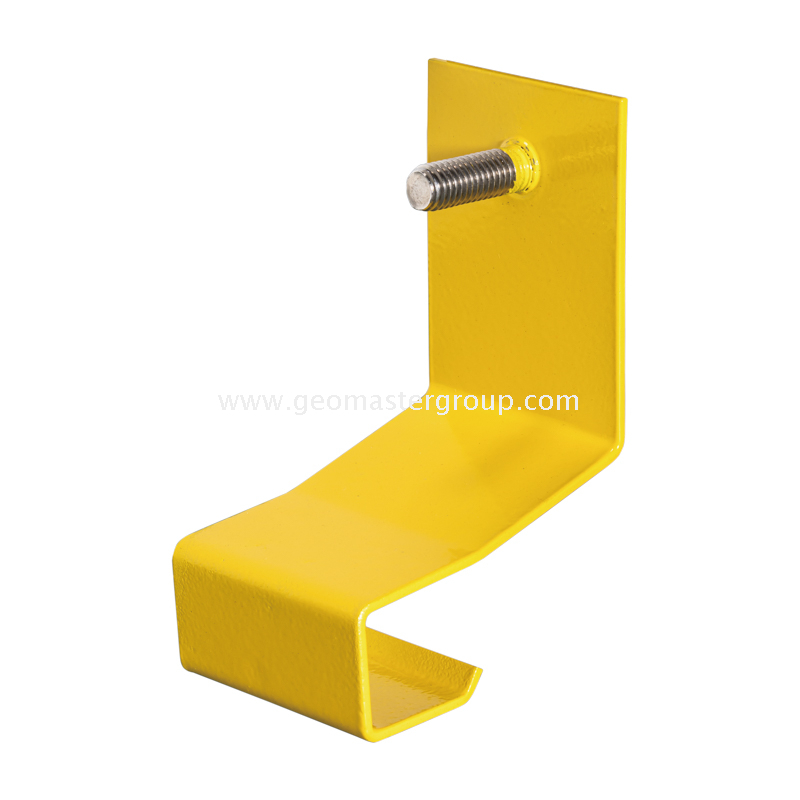

1. Стальной рельсовый зажим (кронштейн рельса)
1) 45мм ( 1.77ширина) × 89±0,5 мм (высота) × 1, 5±0,05 мм (толщина)
2) Хорошо заметный ярко-желтый порошковый напылитель, не подвержен коррозии
3) Легко и быстро закрепляется под рельсовым полотном

2. Стальной болт 1
) Высота: 25 мм
2) Диаметр хвостовика: M8

3.N.W.
90-95 г  (весь комплект , за исключением L-образной призмы )

4. Услуги по настройке  a/v
1) Размеры зажима  (кронштейна)  :  45 мм (ширина 1,77 дюйма), 76 мм (ширина 3 дюйма)
2) Цвета зажима (кронштейна)  : оцинкованный ( GALV ), ярко-желтый ( YEL ), ярко-синий ( BLU )
3) Диаметр хвостовика болта: M 8, M10
4) Резьба болтового адаптера: M 8, M 10,  5/8' ×11, втулка швейцарского типа (диаметр 12 мм)

5. Совместимость с
1) Если установлен втулка швейцарского типа (диаметр 12 мм) , этот зажим будет совместим со всеми призмами швейцарского типа Geomaster,
держателями призм и ретро-мишенями, такими как GHP1,GHP3,GHP1P,GPR111,GPR121,GPR113,GRZ4,GRZ12,MPR122...

2) При установке с резьбой 5/8 дюйма × 11 этот зажим будет совместим со всеми геодезическими объектами Geomaster 5/8 дюйма × 11  с внутренней резьбой, такими как держатели призм, ретро-мишени, мишени для лазерных сканеров.

Примечание. Любое обновление будет может быть изменено без предварительного уведомления.
