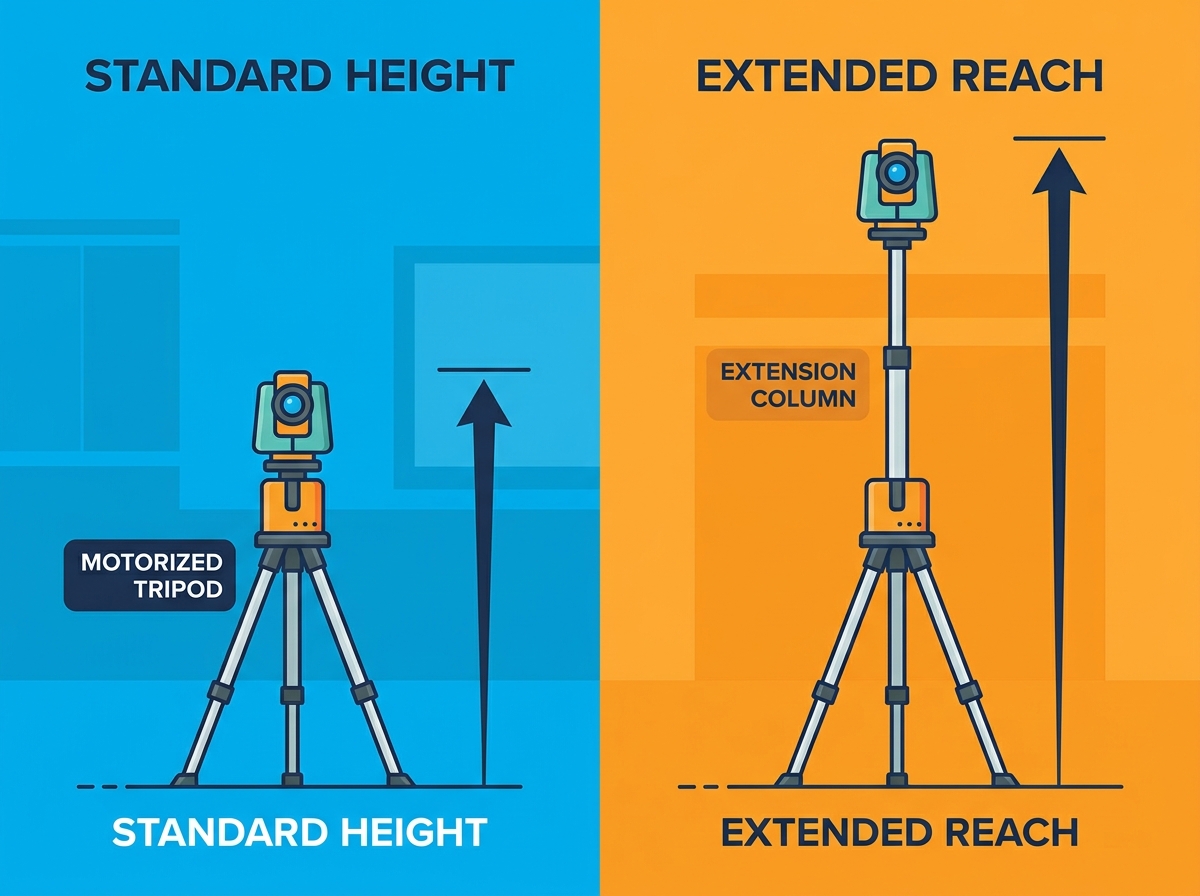

В сложных условиях съемки часто присутствуют препятствия на прямой видимости, инфраструктура с высоким уровнем просвета и глубокие шахты. Эти препятствия требуют поднятия датчиков далеко за пределы возможностей стандартного оборудования. Увеличение рабочей высоты моторизованного геодезического штатива решает эту основную проблему, но создает новые эксплуатационные проблемы. Подъем дорогостоящей полезной нагрузки, такой как лазерные сканеры и роботизированные тахеометры, увеличивает критические риски. Вы сталкиваетесь с крутильной вибрацией, раскачиванием ветра и возможным повреждением оборудования. Эти факторы ухудшают точность данных и повышают ответственность на рабочей площадке. Безопасное расширение вашей установки требует строгих рамок. Вы должны сосредоточиться на точном выборе оборудования, стабильности механики и надежной электрической интеграции. Снижение риска имеет важное значение для поддержания допусков на уровне съемки при максимальной высоте. В этом руководстве описаны физические ограничения, аппаратные решения и протоколы полевой безопасности, необходимые для повышения качества ваших приборов без ущерба для целостности данных.
Полезная нагрузка и мощность двигателя. Увеличение высоты напрямую влияет на центр тяжести; Аксессуары должны соответствовать пределам статической и динамической нагрузки внутреннего двигателя подъема треноги.
Жесткость материала не подлежит обсуждению: удлинители из углеродного волокна обеспечивают превосходное гашение вибрации и соотношение жесткости к весу по сравнению со стандартным алюминием, что имеет решающее значение для снижения шума облаков точек.
Экологические ограничения: работа на большой высоте увеличивает ветровую нагрузку; развертывание вторичной стабилизации (растяжки, выносные опоры) является обязательным в открытых средах.
Совместимость резьбы и крепления. Безопасное удлинение требует прецизионных стандартных соединений 5/8 дюйма x 11 для предотвращения микродвижений между колонной с электроприводом и основанием датчика.
Реалии электропитания и управления: поднятые системы потребляют более высокую силу тока и требуют систем удаленного управления высотой, чтобы избежать физического взаимодействия со штативом во время активного сканирования.
Добавление вертикальных удлинителей над моторизованной колонной резко смещает центр тяжести. Более высокий центр тяжести делает всю установку тяжелой и склонной к опрокидыванию. Вы должны рассчитать точный вес вашего датчика, батарей и самой удлинительной мачты. Общий вес не может превышать ограничения производителя. Геодезисты должны различать статическую и динамическую грузоподъемность. Статическая грузоподъемность означает максимальный вес, который штатив может выдержать в неподвижном состоянии. Динамическая мощность определяет, что двигатель может плавно поднимать и опускать. Превышение динамических пределов приводит к остановке двигателя и неравномерному подъему. Такое неравномерное движение может привести к падению полезной нагрузки или повреждению внутреннего приводного механизма. При работе на неровной местности смещённый центр тяжести становится ещё опаснее. Вы должны учитывать угол наклона земли и то, как она взаимодействует с выдвинутой мачтой. Небольшой наклон у основания приводит к значительному смещению вершины трехметровой пристройки. Такое смещение оказывает неравномерное давление на ножки штатива, увеличивая вероятность катастрофического опрокидывания, если не уравновесить его должным образом.
Выдвинутые мачты действуют как гигантские рычаги. Они усиливают сопротивление ветра и вибрации на уровне земли. Слабый ветерок на уровне земли оказывает значительную боковую силу на высоте трех метров. Эта боковая сила создает влияние. Микровибрации напрямую влияют на угловую точность и регистрацию облаков точек. Когда лазерный сканер раскачивается даже на несколько миллиметров, возникающий в результате угловой дрейф вносит в набор данных огромный шум. Вы теряете жесткие допуски, необходимые для мониторинга конструкций или точного топографического картографирования. Гашение этих вибраций является первоочередной задачей при работе на большой высоте. Интенсивное движение транспорта, работающая поблизости тяжелая техника или даже шаги по бетонной плите могут передавать вибрации вверх по выдвинутой колонне. Чем длиннее мачта, тем ниже ее собственная частота, что делает ее более восприимчивой к низкочастотным вибрациям грунта. Вы должны максимально изолировать основание штатива и использовать материалы, которые поглощают, а не передают эти кинетические силы.
Подъем тяжелых грузов создает огромную механическую нагрузку на внутренние компоненты. В большинстве моторизованных штативов используются реечные, червячные или ременные системы. Доведение этих систем до пределов динамических нагрузок ускоряет износ шестерен. Червячные передачи обладают превосходными возможностями самоблокировки, но страдают от трения при больших нагрузках. Реечные системы обеспечивают плавное вертикальное перемещение, но могут повредить зубья при резком смещении полезной нагрузки. Вы должны регулярно проверять эти механизмы при частом развертывании вертикальных расширений. Постоянная тяга вверх, необходимая для подъема тяжелого сканера на длинном шесте, приводит к значительному нагреву внутри корпуса двигателя. Со временем этот термический стресс разрушает смазочные материалы, защищающие шестерни. Контакт металла с металлом увеличивается, что приводит к резким движениям при подъеме. Отсутствие плавности хода может привести к выходу из строя компенсатора вашего тахеометра, и вам придется повторно нивелировать инструмент несколько раз за одну настройку.
Подъем вертикальных удлинителей под нагрузкой увеличивает энергопотребление. Двигатель подъема требует более высокой силы тока, чтобы преодолеть дополнительный вес и трение. При таком повышенном энергопотреблении внутренние батареи разряжаются гораздо быстрее, чем при стандартных операциях. Падение напряжения представляет собой серьезную опасность при подъеме на высоту. Внезапное падение напряжения может привести к остановке двигателя или сбоям связи между контроллером и штативом. Использование внешних вспомогательных источников питания высокой мощности снижает этот риск и обеспечивает плавное и бесперебойное вертикальное перемещение. Холодная погода усугубляет эту проблему. Эффективность аккумулятора резко падает при отрицательных температурах, что приводит к снижению доступной силы тока именно тогда, когда двигатель больше всего нуждается в этом, чтобы проталкивать загустевшую трансмиссионную смазку. Полевые бригады должны иметь при себе изолированные аккумуляторные батареи и постоянно контролировать показания напряжения при работе с выдвинутыми мачтами в зимних условиях, чтобы предотвратить остановку в середине подъема.
Геодезисты обычно выбирают между модульными привинчиваемыми удлинителями и встроенными телескопическими мачтами. Модульные удлинители соединяются друг с другом для достижения желаемой высоты. Они обеспечивают гибкость, но имеют несколько точек соединения, в которых могут возникать микродвижения. Встроенные телескопические мачты образуют единую непрерывную конструкцию, снижая уязвимость соединений. Механизмы блокировки определяют надежность телескопических мачт при тяжелых нагрузках. Цанговые замки обеспечивают усилие зажима на 360 градусов, эффективно противодействуя проскальзыванию. Штифтовые замки обеспечивают надежное зацепление через определенные промежутки времени, гарантируя, что мачта не сломается. Штифтовые замки обычно лучше подходят для тяжелых лазерных сканеров. При выборе мачты обратите особое внимание на толщину стенок трубки. Тонкостенный алюминий мог бы снизить вес, но он неприемлемо прогибается под боковой нагрузкой тяжелого датчика. Толстостенное углеродное волокно обеспечивает необходимую жесткость, не увеличивая динамическую нагрузку двигателя.
Стандартное основание штатива не может безопасно поддерживать удлиненную колонну с электроприводом. Вам нужны широкие и прочные ножки штатива, чтобы противостоять повышенному центру тяжести. Площадь основания должна расширяться пропорционально высоте. Конструкция опор с двумя стойками обеспечивает максимальное сопротивление скручиванию. Они предотвращают прокручивание головки штатива во время вращения инструмента. Прочные выравнивающие ножки с агрессивными шипами гарантируют, что основание останется закрепленным в рыхлой почве или гравии. Прочная опора является основой повышенной устойчивости. В средах, где нельзя использовать наземные шипы, например, на готовых бетонных полах или в чувствительных помещениях, необходимо использовать разбрасыватели или напольные направляющие. Эти аксессуары фиксируют ножки треноги под фиксированным углом, предотвращая их выдвижение наружу под огромным давлением выдвинутой мачты и тяжелой полезной нагрузки.
Работа на большой высоте требует вторичной стабилизации. Вы не можете полагаться только на ножки штатива. Комплекты растяжек, прикрепленные к головке штатива или удлинителю, обеспечивают критическую боковую поддержку. Они противодействуют раскачиванию ветра и гасят вибрации. Правильное развертывание этих систем — это приобретенный практический навык, который напрямую влияет на качество данных.
Определите три твердые точки крепления на земле, равномерно расположенные в радиусе 360 градусов вокруг установки.
Прикрепите растяжки к специальному воротнику на удлинительной мачте, убедившись, что воротник надежно зафиксирован.
Вбейте прочные стальные колья в землю в точках крепления, отклоняя их от штатива.
Подсоедините провода к кольям с помощью регулируемых талрепов.
Равномерно затяните талрепы, проверяя мачту торпедным уровнем, чтобы убедиться, что она остается идеально вертикальной.
При работе на рыхлой песчаной почве наложите на колья утяжеленные мешки с песком, чтобы предотвратить их выдергивание.
Задействуйте внутренние зажимные кольца колонны, чтобы уменьшить нагрузку на зубчатую передачу, как только вы достигнете целевой высоты.
Выбор материала определяет характеристики вашей удлинительной мачты. Углеродное волокно обеспечивает высокую прочность на разрыв и исключительные свойства гашения вибрации. Алюминий обеспечивает надежность и долговечность при меньших затратах. Для прецизионной съемки жесткость материала имеет первостепенное значение. Углеродное волокно значительно снижает нагрузку на двигатель благодаря высокому соотношению жесткости к весу. Он поглощает микровибрации лучше, чем алюминий, напрямую снижая шум данных в облаках точек. Более высокие первоначальные капитальные затраты на углеродное волокно легко оправдываются улучшением качества данных и эксплуатационной безопасности.
Особенность | Удлинители из углеродного волокна | Алюминиевые удлинители |
|---|---|---|
Весовой профиль | Легкий вес (снижает двигательную нагрузку) | Тяжелее (увеличивает динамическую нагрузку) |
Гашение вибрации | Отлично (поглощает микродвижения) | Плохо (передаёт вибрации грунта) |
Структурная жесткость | Высокое соотношение жесткости к весу | Склонен к изгибу при сильных боковых нагрузках |
Тепловое расширение | Минимальное расширение при сильной жаре | Расширяется и сжимается, влияя на калибровку |
Коррозионная стойкость | Невосприимчив к ржавчине и окислению | Требуется защитное покрытие для предотвращения точечной коррозии. |
Для безопасного удлинения требуются точно обработанные резьбовые адаптеры 5/8 дюйма x 11. Стандартные геодезические вехи часто имеют допуски на свободную резьбу. Эти свободные соединения позволяют основанию датчика смещаться во время вращения, разрушая угловую точность. Установка тяжелых сканеров на удлиненные вехи увеличивает риск срыва резьбы или перерезания резьбы. Всегда проверяйте резьбу на предмет износа перед сборкой. Используйте резьбовые фиксаторы на полупостоянных удлинителях, чтобы исключить микродвижения между моторизованной колонной и полезной нагрузкой. Одно повреждение резьба может поставить под угрозу всю установку. При навинчивании тяжелых инструментов на высокую мачту из-за рычага трудно почувствовать, правильно ли затянута резьба. Полевые бригады должны быть обучены заправлять резьбу в обратном направлении до тех пор, пока они не почувствуют щелчок выравнивания, прежде чем затягивать.
Вы должны решить, стоит ли покупать штатив с более длинным собственным ходом или добавлять статические стойки к более короткой базе. Встроенный 3-метровый внутренний подъемник обеспечивает превосходную устойчивость. Производитель проектирует всю систему так, чтобы поддерживать полезную нагрузку при максимальном выдвижении. Добавление статических стоек к более короткой моторизованной базе является более модульным, но имеет слабые места. Родные системы хода ограждают подъемный механизм, защищая его от пыли и влаги. Дополнительные удлинители подвергают полезную нагрузку более высоким ветровым нагрузкам без использования инженерной унифицированной конструкции мачты. Собственные системы хода также обеспечивают лучшую интеграцию с программным обеспечением для отслеживания высоты. Внутренние энкодеры считывают точное расстояние выдвижения, передавая эти данные непосредственно в ваш полевой контроллер. При использовании дополнительных вех вам придется вручную рассчитывать и вводить смещение, что приводит к потенциальной человеческой ошибке в метаданных высоты инструмента.
Подъем полезной нагрузки означает, что вы больше не можете физически взаимодействовать с инструментом. Интерфейсы дистанционного управления обязательны. Кабельные пульты дистанционного управления обеспечивают надежную работу без помех. Приложения Bluetooth и интеграция сбора данных обеспечивают удобство беспроводной связи, но требуют надежной целостности сигнала. Цифровые показания высоты и внутренние энкодеры неоценимы. Они позволяют проверить точное вертикальное смещение без ручных измерений рулеткой. Такая точная обратная связь по высоте обеспечивает точную настройку инструмента и исключает грубые ошибки в вашей сети управления. При работе в средах с сильными радиочастотными помехами, например, на активных силовых подстанциях или в густонаселенных городских центрах, беспроводное соединение часто прерывается. В этих сценариях проводной пульт дистанционного управления является единственным надежным способом управления двигателем подъема. Убедитесь, что ваше оборудование поддерживает как беспроводные, так и проводные протоколы управления, чтобы адаптироваться к меняющимся условиям на объекте.
Транспортировка 3-метровых удлинительных мачт и сверхмощных штативов представляет собой логистическую проблему. Эти системы не помещаются в стандартные багажники автомобилей. Вам часто требуются специальные транспортные контейнеры и модифицированные грузовые автомобили для перевозки их на удаленные или ограниченные рабочие места. Перемещаться в тесном помещении с длинными удлинителями одинаково сложно. Вы должны сбалансировать потребность в максимальной высоте с физическими ограничениями маршрутов доступа к объекту. Модульные системы обеспечивают лучшую мобильность, но жертвуют некоторой жесткостью. Для перемещения этого оборудования по пересеченной местности необходимы специальные ремни для переноски. Один геодезист не может одновременно безопасно переносить мощную моторизованную базу, сканер и несколько удлинителей из углеродного волокна. При подаче заявок на проекты, требующие расширенных настроек высоты, вы должны учитывать дополнительную рабочую силу, необходимую для транспортировки и сборки этих систем.
Развертывание расширенной системы занимает значительно больше времени, чем стандартная установка. Вы должны рассчитать время, необходимое для развертывания растяжек, выравнивания расширенной системы и выполнения комплексных проверок безопасности. Спешка в этом процессе приводит к нестабильной настройке и компрометации данных. Физическая площадь установки также увеличивается, что требует больше расчистки пространства и координации с другими специалистами на активных строительных площадках.
Выделите минимум 15 дополнительных минут на развертывание вторичной стабилизации.
Выполните проверку двухосного выравнивания до и после подъема.
Убедитесь, что все стопорные кольца и резьбовые соединения надежно закреплены.
Прежде чем поднимать полезную нагрузку, проверьте связь с дистанционным управлением.
Очистите зону безопасного падения вокруг штатива на случай разрушения конструкции.
Выдвижение колонн с электроприводом подвергает внутренние компоненты воздействию агрессивных элементов. Пыль, влага и абразивный песок на строительных площадках легко проникают в открытые направляющие шестерни и телескопические секции. Это загрязнение ускоряет износ и вызывает остановку двигателя. Требуются строгие протоколы технического обслуживания. Дворники и уплотнители необходимо очищать ежедневно. Нанесите специальную сухую смазку на открытые шестерни, чтобы предотвратить накопление песка. Проверьте степень IP моторизованного основания, чтобы убедиться, что оно способно выдерживать особые условия окружающей среды на вашем объекте. Работа в прибрежных районах приводит к воздействию солевых брызг, которые быстро разъедают оголенный алюминий и ухудшают электрические контакты. В таких условиях в конце каждой смены необходимо протирать всю удлинительную мачту и моторизованную колонну пресной водой и наносить антикоррозионные спреи на все металлические детали.
Выдвижение штатива не всегда является оптимальным решением. Вы должны сопоставить эксплуатационную эффективность удлинителей штатива с альтернативными методологиями. LiDAR на базе дронов или фотограмметрия могут собирать данные под большим углом без физического риска, связанного с подъемом тяжелых наземных сканеров. Однако дронам трудно работать в условиях отсутствия GPS или в тесных помещениях. Удлиненные штативы обеспечивают стабильную и надежную платформу для высокоточного сканирования наземных объектов там, где дроны не могут летать. Прежде чем выбирать методологию, оцените конкретные требования к точности и ограничения на месте. Например, сканирование нижней части настила моста над действующей автомагистралью запрещает полеты дронов из-за правил использования воздушного пространства и соображений безопасности. В этом сценарии моторизованный штатив с жесткой удлинительной мачтой, развернутый с земли, является единственным жизнеспособным методом безопасного и точного сбора необходимых структурных данных.
Падающий лазерный сканер – катастрофическая поломка. Обязательные протоколы привязывания и защиты от падения не подлежат обсуждению при установке инструментов на удлинителях. Используйте высокопрочные стальные тросы, чтобы привязать рукоятку датчика непосредственно к надежной точке крепления на основании штатива. Убедитесь, что трос имеет достаточную слабину, чтобы обеспечить полное вертикальное перемещение, но достаточно короткий, чтобы предотвратить падение до того, как инструмент коснется земли. Ежедневно проверяйте привязное оборудование на предмет износа или механической усталости. Не используйте для привязки нейлоновые веревки или банджи-шнуры. Эти материалы растягиваются под нагрузкой и не предотвращают удар тяжелого инструмента о ножки штатива или землю. Используйте сертифицированные тросовые стропы с карабинами с замком, чтобы полезная нагрузка оставалась прикрепленной к мачте, даже если основное резьбовое соединение полностью выйдет из строя.
Неожиданная потеря мощности или отказ двигателя при полностью поднятой полезной нагрузке требуют строгих мер безопасности. Вы должны знать, как безопасно опустить инструмент без электропитания. Системы с самоблокирующимся редуктором предотвращают внезапный неконтролируемый спуск. Ознакомьтесь с механическими механизмами ручного разблокирования. Некоторые штативы оснащены рукояткой ручного управления или растормаживающим тормозом. Потренируйтесь задействовать эти механизмы в контролируемой среде, чтобы вы могли быстро реагировать в случае чрезвычайной ситуации в полевых условиях. Если ручное дублирование не помогло, не пытайтесь подняться на штатив или с силой опустить мачту. Обезопасьте зону, прикрепите дополнительные растяжки для стабилизации застрявшей мачты и поднимите механический подъемник или строительные леса, чтобы безопасно снять прибор с вершины колонны.
Ветер — злейший враг поднятой полезной нагрузки. Установите жесткие ограничения на скорость ветра. Немедленно прекращайте работу при устойчивом ветре более 15 миль в час. Используйте портативный анемометр на объекте для постоянного мониторинга условий. Не полагайтесь на местные прогнозы погоды; микроклимат вокруг зданий или в каньонах приводит к непредсказуемым порывам ветра. Если удлинительная мачта заметно раскачивается, немедленно опустите полезную нагрузку. Данные, собранные во время сильного ветра, будут непригодны для использования из-за чрезмерного вибрационного шума. Колебания температуры также влияют на безопасность. Быстрое охлаждение ближе к вечеру может привести к сжатию металлических компонентов, ослаблению резьбовых соединений и зажимных колец. Полевые бригады должны повторно проверить все точки натяжения и замки, если температура окружающей среды значительно падает во время длительного сеанса сканирования.
Подъем тяжелого груза может слегка сместить основание штатива. Как только моторизованная колонна достигнет полного выдвижения, необходимо проверить пределы компенсатора прибора. Проверьте двухосное выравнивание на вашем сборщике данных. Если инструмент отклонился от уровня, не пытайтесь отрегулировать ножки штатива, когда полезная нагрузка поднята. Опустите мачту, выровняйте основание и снова поднимите. Регулировка полностью выдвинутого штатива с тяжелой верхней частью чрезвычайно опасна и может привести к опрокидыванию всей системы. Сделайте стандартной процедурой запись значений компенсатора сразу после достижения заданной высоты и еще раз перед опусканием мачты. Эти данные позволяют проверить контроль качества, доказывая, что инструмент оставался стабильным и ровным на протяжении всего сканирования.
Чтобы обеспечить безопасный и точный сбор данных при расширении вашего оборудования, выполните следующие действия:
Проверьте текущие характеристики двигателя штатива, чтобы подтвердить динамическую полезную нагрузку, прежде чем добавлять какое-либо дополнительное оборудование.
Установите удлинительные мачты из углеродного волокна, чтобы минимизировать крутильную вибрацию и снизить нагрузку на двигатель подъема.
Внедрите обязательные протоколы привязки для всех важных датчиков, установленных выше стандартной рабочей высоты.
Установите строгие экологические пороги, прекращая все операции сканирования на высоте, когда устойчивый ветер превышает 15 миль в час.
Обучите полевые бригады процедурам аварийного ручного спуска для безопасного восстановления полезной нагрузки в случае непредвиденных сбоев в подаче электроэнергии.
О: Максимальная безопасная высота определяется производителем, исходя из площади основания, крутящего момента двигателя и вторичной стабилизации. При наличии подходящих растяжек и широкой опоры безопасная рабочая высота обычно составляет от 3 до 5 метров. Всегда сверяйтесь с конкретными таблицами нагрузок для вашего оборудования.
А: Да. Увеличенная высота усиливает влияние ветра и вибрацию грунта. Эти микродвижения вносят шум в облака точек и вызывают угловой дрейф. Использование жестких мачт из углеродного волокна и вторичной стабилизации сводит к минимуму это воздействие и сохраняет точность.
Ответ: Стандартных вешек для роверов, как правило, недостаточно. Они обладают более низкой грузоподъемностью и не обладают жесткостью на скручивание, необходимой для поддержки тяжелых сканеров. Для предотвращения опасного изгиба и разрушения резьбы необходимы специальные прочные мачты с прецизионной резьбой.
О: Используйте удлинительные материалы из углеродного волокна, которые естественным образом гасят вибрации. Расположите растяжки, закрепленные на земле, держите основание штатива как можно более широким и низким и защитите установку от прямого ветра, используя естественные барьеры или транспортные средства.
О: Это зависит от рекомендаций производителя. Превышение максимальных пределов статической или динамической полезной нагрузки, скорее всего, приведет к аннулированию гарантии, поскольку чрезмерный крутящий момент двигателя может привести к выходу из строя шестерни. Всегда проверяйте грузоподъемность перед добавлением расширений послепродажного обслуживания.
О: Подъем более тяжелых грузов на большую высоту увеличивает потребление тока внутренними батареями. Эта более высокая потребность в силе тока значительно сокращает время работы. Использование внешних вспомогательных источников питания настоятельно рекомендуется для выполнения расширенных задач по подъему.
Ответ: В высококачественных штативах используются самоблокирующиеся червячные передачи для предотвращения резких спусков при потере мощности. Чтобы опустить полезную нагрузку, безопасно получите доступ к вспомогательному рычагу ручного дублирования или задействуйте тормоз ручного растормаживания в соответствии с аварийным рабочим процессом, предусмотренным производителем.
