Оптическая коллиматорная станция

Технические характеристики
Модель:  ОКС-360/4

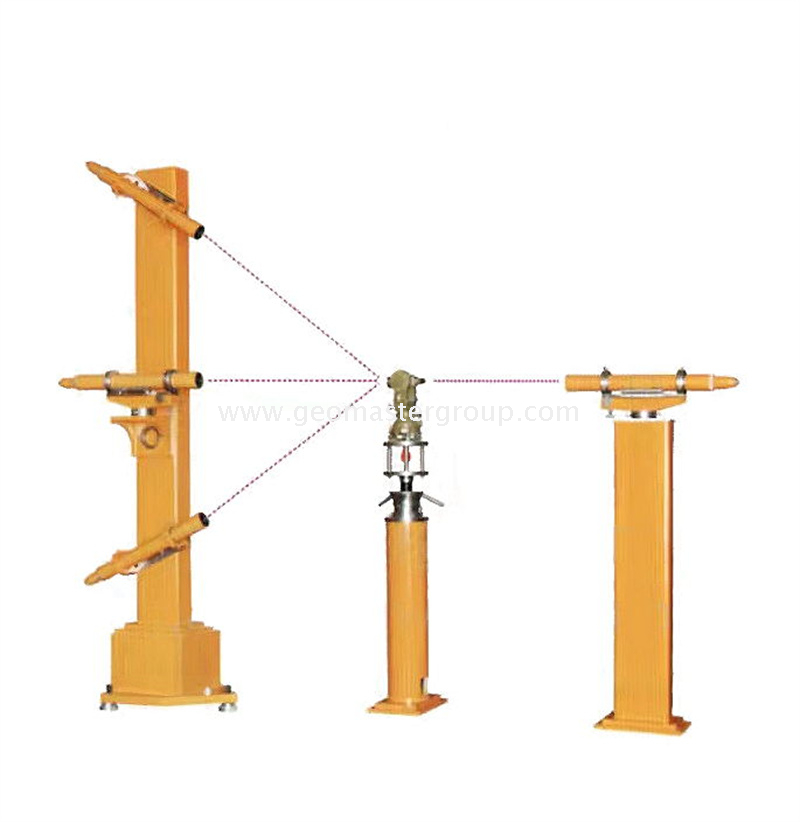

Этот удобный и высокоточный Коллиматорная станция, в том числе Трехтрубная коллиматорная система ТКС-3,  Однотрубная напольная коллиматорная система FCS-550 и опора геодезического лифта SES-1, специально разработан дляили калибровка геодезических инструментов, таких как тахеометры, теодолиты.  Автоматические уровни, Оптические инструменты, и т. д.

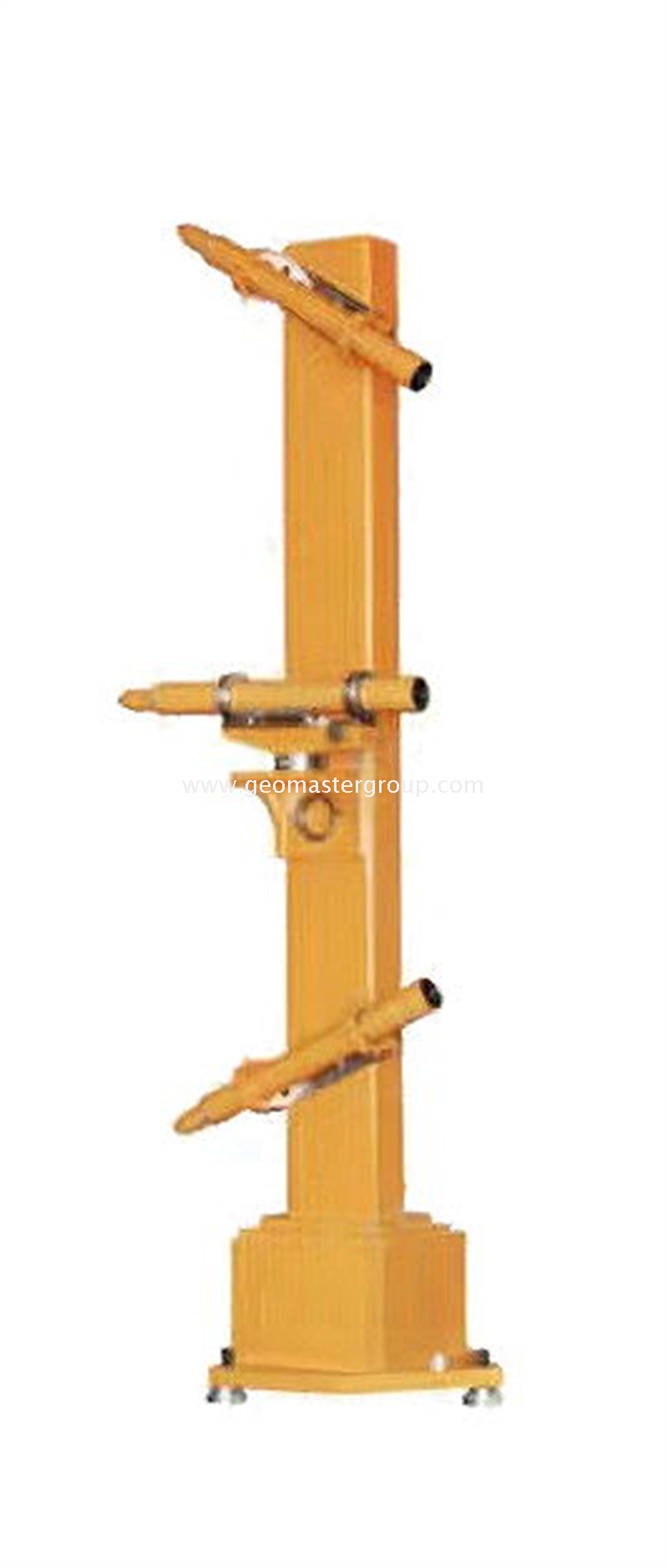

1.Трехтрубная коллиматорная система TCS-3
1)Высота цельной опоры колонны: 2,25-2,30 м.
2) Тройные оптические трубки (вид спереди): трубка возвышения, трубка депрессии и Горизонтальная трубка (выравнивающая трубка)
3)Угол  между подъемной трубой и горизонтальной трубой: 30°±15'
4)Угол  между депрессионной трубкой и горизонтальной трубкой: 30°±15'
5)Регулировка диапазона Возвышающая трубка: Горизонтальные волосы: ≧60'; Вертикальные волосы:  ≧60'
6)Регулировка диапазона депрессии  Трубка: Горизонтальные волосы: ≧60'; Вертикальные волосы:  ≧60'
7)Регулировка диапазона по горизонтали  Трубка: Горизонтальные волосы: ≦10'; Вертикальные волосы:  ≦10 дюймов
8)Источник питания: Вход: переменного тока220В; Выход: округ Колумбия3,0-4,5 В, 170-180 мВт
9)Свет Систочник:  холодный  зеленый свет  (плавная регулировка яркости)
10)Тарелка Уровень: 30'/2мм; Круглый уровень: 8 футов/2мм
11) Расстояние просмотра между TCS-3 и SES-1: 1,0–1,2 м.

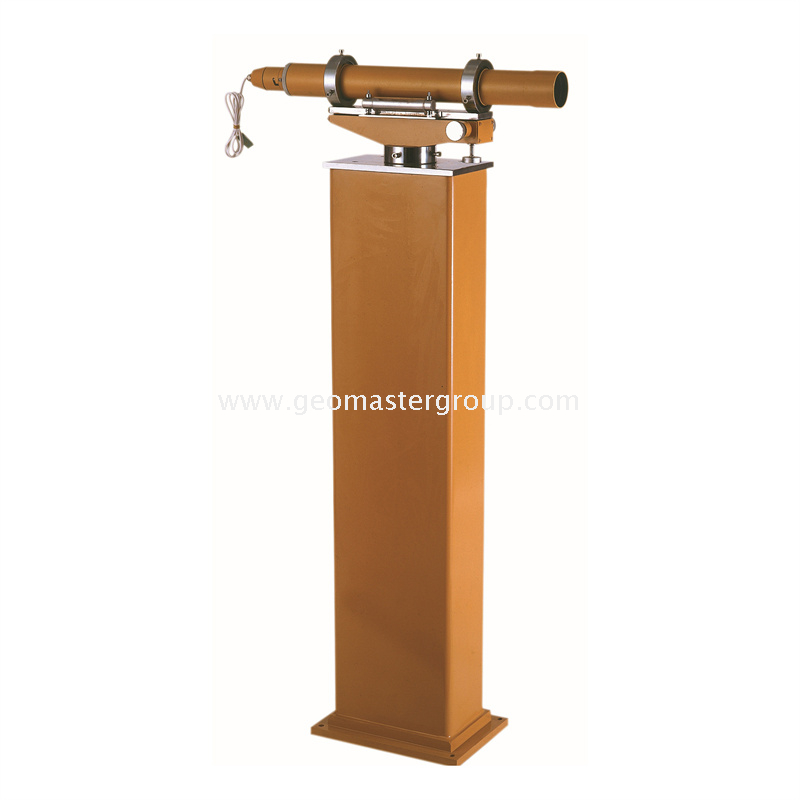

2. Однотрубная напольная коллиматорная система FCS-550.
В комплект входит одна выравнивающая трубка (вид сзади) и Поддержка трубки  (Столбец)
1)Фокусное расстояние: 550мм
2)Эффективная диафрагма: 55мм
3)Длина трубки: 535мм
4)Поле зрения: 2°30'
5)Увеличение объектива: 0,4-0,5×
6)Разрешение:  3' (предполагаемое прочтение)
7)Ридикюль  выпускной: Мин: 30 дюймов; Макс: 10'
8) Кратчайшее расстояние просмотра: 2м  (~ ∞)
9)Диапазон микрорегулировки: Горизонтальные волосы: ≦10'; Вертикальные волосы:  ≦10 дюймов
10)Тарелка Уровень: 30'/2 мм
11)Поддержка трубки  (Столбец)  Высота: 1000 мм
12)Источник питания: Вход: переменного тока220В; Выход: DС3,5-4,0 В, 170-180 мВт
13)Свет Систочник:  холодный  зеленый свет  (плавная регулировка яркости)
14)Расстояние просмотра между FCS-550 и SES-1: 1,0–1,2 м.

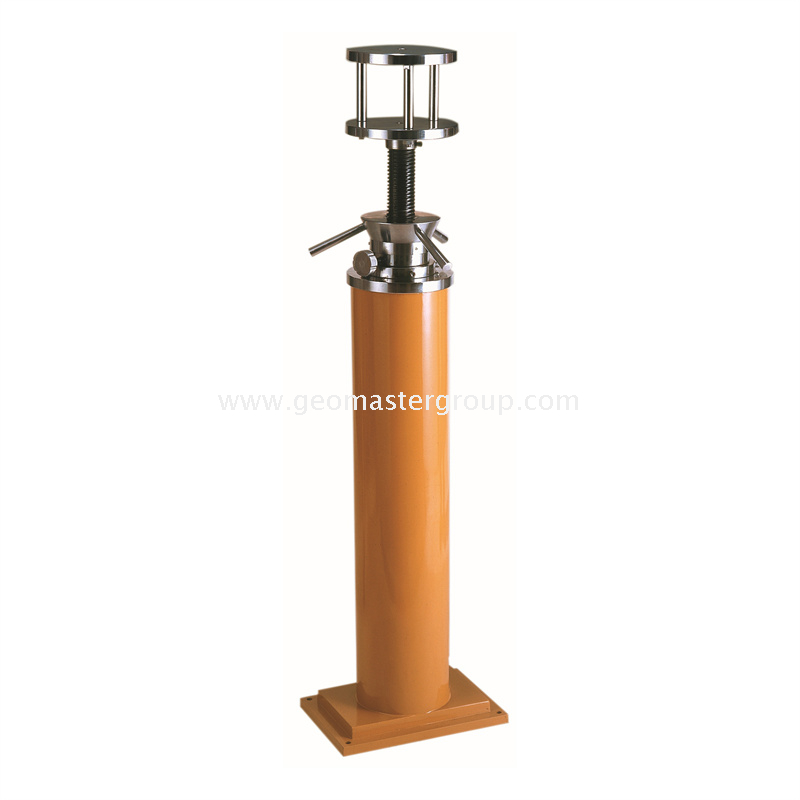

3. Стойка оптического коллиматора OCS-1350.
Портативный и устойчивый, специально разработанный для поддержки геодезических инструментов, таких как тахеометры, теодолиты, автоматические уровни, лазерные уровни и т. д.
1) Диапазон высоты: 1050-1350 мм
2)Высота колонны: 750 мм
3)Высота подъема: ≧260мм
4)С 5/8'  мужской Нить  подходит для всех существующих геодезических инструментов
5)Нагрузка  Емкость:  ≦35кг

Примечание. Любые улучшения могут быть изменены без предварительного уведомления!
