Наиболее частой точкой отказа в системе автоматизированного моторизованного тахеометра (AMTS) является не сам роботизированный инструмент, а геометрическая целостность и физическая стабильность оптической целевой сети. Неправильная классификация типов целей или неспособность обеспечить стабильную геометрию управления приводят к искажению данных. Когда опорные цели движутся или цели наблюдения подвергаются локальному изгибу, система генерирует ложные векторы движения. Это приводит к дорогостоящим ложным срабатываниям, остановке строительства или пропуску катастрофических сбоев.
Создание защищенной сети AMTS требует строгого операционного различия между перемещением активов и статическим контролем. В этом руководстве описаны функциональные различия, критерии выбора оборудования и реалии реализации точек мониторинга по сравнению с контрольными точками для обеспечения высокоточных данных о деформации.
Строгое функциональное разделение: контрольные точки определяют систему координат AMTS и должны оставаться абсолютно статичными за пределами зоны влияния (ZOI); точки мониторинга отслеживают фактическую деформацию актива.
Асимметрия оборудования: не используйте одинаковые аппаратные настройки повсеместно. Для опорных точек требуются высокоточные, экологически защищенные призмы на жестких креплениях, тогда как для точек мониторинга приоритет отдается экономичным низкопрофильным форм-факторам, подходящим для крупномасштабного развертывания.
Риск «перемещения элемента управления». Наиболее серьезной угрозой целостности данных является контрольная точка, которая слегка деформируется из-за теплового расширения, осадки грунта или плохой конструкции кронштейна, что программное обеспечение ошибочно интерпретирует как движение контролируемой конструкции.
Выравнивание констант призмы. Смешение различных типов призм мониторинга без проверки их физических смещений (констант призмы) приводит к системным математическим ошибкам миллиметрового уровня во время расчета координат.
Резервирование является обязательным. Для надежной сети требуется как минимум от 3 до 5 стабильных опорных точек на каждую AMTS, чтобы обеспечить строгую настройку сети методом наименьших квадратов и изолировать скомпрометированные контрольные точки.
AMTS использует измерения на линии прямой видимости для расчета трехмерных координат с течением времени. Прибор излучает инфракрасный лазер на оптическую цель, измеряя наклонное расстояние, горизонтальный и вертикальный углы. Повторяя эти измерения через запланированные интервалы, система отслеживает изменения физической среды на миллиметровом уровне. Надежность этих расчетов полностью зависит от физических целей, отражающих сигнал.

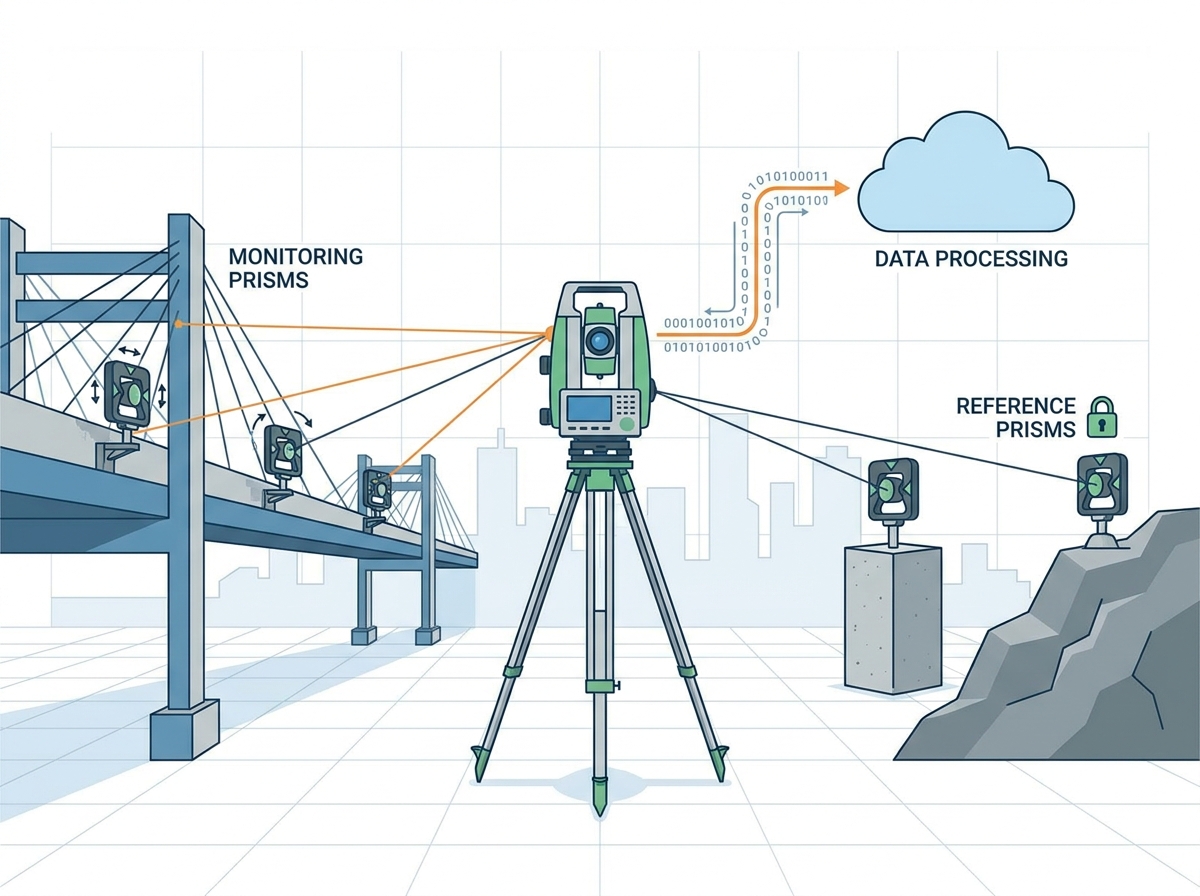

Проектирование сети основано на фундаментальном разделении труда между целями. Вы используете опорные точки или контрольные цели исключительно для ориентации инструмента. Они устанавливают пространственную основу. И наоборот, вы используете цели деформации для оценки самого актива. Призма мониторинга, установленная на подпорной стене, сообщает вам, как ведет себя стена, но только в том случае, если прибор сначала подтвердит свое собственное местоположение, визируя статические опорные точки.
Каждая оптическая мишень имеет определенную константу призмы, например 0 мм, -17,5 мм или -34,4 мм. Это значение представляет собой физическое выравнивание центральной точки призматического стекла относительно оси его крепления. Если программное обеспечение не учитывает это смещение, измерение расстояния будет математически ошибочным. Отклонение луча также влияет на абсолютную точность измерений. Высококачественное стекло сводит к минимуму распространение возвращающегося лазерного луча, гарантируя, что инструмент считывает точный центр цели, а не искаженное отражение.
Программное обеспечение для мониторинга обрабатывает эти два потока данных по-разному во время расчета свободной станции или обратной засечки. Такие программы, как Leica GeoMoS или Trimble 4D Control, предполагают, что опорные точки имеют фиксированные координаты. Программное обеспечение использует эти фиксированные точки для расчета текущего положения AMTS. Как только положение инструмента математически зафиксировано, программное обеспечение измеряет точки деформации и записывает любые пространственные отклонения как фактическое перемещение конструкции.
Чтобы выполнить правильную обратную засечку, система следует определенной последовательности:
AMTS просыпается и поворачивается к запрограммированным горизонтальным и вертикальным углам для первой контрольной точки.
Прибор выполняет сканирование автоматического распознавания цели (ATR) для фиксации точного оптического центра призмы.
Он записывает расстояние и угол, а затем повторяет этот процесс для остальных опорных точек в сети.
Программное обеспечение выполняет уравнивание методом наименьших квадратов для расчета текущих координат X, Y и Z инструмента, а также его ориентации.
Только после прохождения статистической проверки качества резекции прибор приступает к измерению объектов деформации.
Опорная точка — это цель с фиксированными известными координатами, используемая для определения положения и ориентации AMTS для каждого цикла измерений. Основным показателем успеха для этой цели является абсолютная неподвижность. Вы должны расположить точку строго за пределами предполагаемой зоны влияния (ZOI) земляных работ, прокладки туннелей или строительных работ. Если земля вокруг опорной точки смещается, вся система координат рушится.
Контрольные точки требуют надежного оборудования. Если несколько устройств AMTS используют одну и ту же сеть управления, укажите высокоточные призмы L-образной формы, экранированные круглые призмы или специализированные призмы с углом обзора 360 градусов. Для эталонных призм требуется высококачественное оптическое стекло с низкой девиацией луча, обычно менее 2 угловых секунд. Им также необходимо серебряное или медное заднее покрытие, чтобы предотвратить потерю отражательной способности с течением времени из-за влаги или окисления.
Требования к монтажу столь же строгие. Установите глубокие анкеры для фундамента, вбейте крепления в скальную породу или прикрепите их к массивным, термически устойчивым соседним конструкциям. Следует избегать использования консольных кронштейнов, подверженных вибрациям ветра или тепловому расширению. При сверлении бетона в качестве ориентира используйте высокопрочную конструкционную эпоксидную смолу и дайте ей полностью затвердеть, прежде чем прикреплять кронштейн призмы. Механические клиновые анкеры могут проскальзывать под действием динамических нагрузок, нарушая геометрию управления.
Инженеры постоянно сталкиваются с необходимостью выбирать между размещением контрольных точек на большом расстоянии, чтобы обеспечить стабильность, и размещением их достаточно близко для поддержания высокой оптической точности. Длинные линии обзора увеличивают риск атмосферной рефракции, когда тепловые волны искажают лазерный луч. Однако размещение их слишком близко может привести к вторжению со стороны расширяющейся зоны влияния. Кроме того, эталонные призмы требуют периодической очистки для поддержания уровня сигнала. Размещение должно сочетать абсолютную неподвижность с безопасным физическим доступом для обслуживающего персонала.
Точка мониторинга — это цель, устанавливаемая непосредственно на интересующий актив. Вы ожидаете, что координаты этой точки изменятся. Основным показателем успеха является точное соединение со структурой. Мишень должна двигаться точно так же, как движется конструкция, без независимой вибрации, провисания кронштейна или локальных искажений.
Использование надежного руководства по призмам для структурного мониторинга поможет отличить мини-призмы от стандартных призм диаметром 62 мм. Мини-призмы имеют низкопрофильный форм-фактор, идеально подходящий для измерений на малых расстояниях и дискретных установок. Стандартные призмы диаметром 62 мм обеспечивают большую отражающую поверхность, необходимую для видимости на большие расстояния. Конфигурации монтажа сильно различаются. Поворотные крепления, L-образные стержни, анкерные болты и магнитные основания подходят для различных оснований, таких как бетон, конструкционная сталь или каменная кладка. Поскольку для проектов часто требуются сотни точек мониторинга, а не несколько контрольных точек, вам необходимо сбалансировать стоимость единицы продукции с оптической надежностью для эффективного масштабирования развертывания.
Ухудшение состояния окружающей среды ставит под угрозу долгосрочную целостность данных. Накопление пыли, попадание влаги и повреждение покрытий ультрафиолетом ухудшают возврат сигнала в течение многолетних проектов. Встроенные колпаки от дождя и пыли обеспечивают необходимую защиту. Вы также должны учитывать физические риски. Вандализм, случайное повреждение строительной техникой и динамические препятствия прямой видимости, такие как краны или строительные леса, требуют тщательного планирования площадки и надежных защитных кожухов.
При установке целевых объектов деформации на грунтовой стене или секущей свае качество данных зависит от метода соединения. Застрелить бетонный гвоздь через пластиковый корпус призмы недостаточно. Вам необходимо просверлить и вставить стержень с резьбой в бетон, а затем навинтить корпус призмы непосредственно на стержень. Это гарантирует, что любое движение, регистрируемое AMTS, отражает фактическое отклонение подпорной стенки, а не коробление пластикового корпуса под полуденным солнцем.
Понимание аппаратных различий требует прямого сравнения технических характеристик. Вы не можете рассматривать все оптические мишени как взаимозаменяемые товары. Физические требования, предъявляемые к контрольной точке, намного превышают требования, предъявляемые к объекту деформации.
Спецификация | Ориентиры (контроль) | Точки мониторинга (деформация) |
|---|---|---|
Отклонение луча | Высокая точность (от <2 до 3 дюймов) | Стандартный (от 5 до 10 дюймов) |
Постоянная стабильность призмы | Требуется абсолютная последовательность | Возможны переменные варианты |
Материал покрытия | Медь/Серебро (устойчивый к погодным условиям) | Бюджетный вариант с антибликовым покрытием или без покрытия |
Жесткость монтажа | Коренная порода/глубокие якоря | Поверхностное крепление/L-образные рейки |
Материал корпуса | Механически обработанный алюминий или нержавеющая сталь | Ударопрочный полимер или легкий сплав |
Избыточность — это математическая необходимость для контрольных точек. Чтобы обеспечить статистическое обнаружение выбросов, вам потребуется минимум 3–5 стабильных точек. Если одна контрольная точка скомпрометирована, программное обеспечение может изолировать ее и рассчитать положение инструмента, используя оставшиеся точки. Сравните это с плотностью точек мониторинга, которая продиктована требованиями проектирования конструкций. Вы размещаете целевые объекты деформации на основе ожидаемых интервалов напряжений вдоль стенки грунта или свода туннеля, а не на основе геодезических измерений.
Чрезмерное проектирование точек мониторинга приводит к ненужным затратам на проект, особенно при развертывании сотен единиц. И наоборот, недостаточное проектирование контрольных точек гарантирует системный сбой данных. Вы должны выделить значительные средства на обеспечение стабильности управления. Кроме того, для опорных точек часто требуется более длинная линия обзора, чтобы они оставались за пределами зоны влияния. Вы смягчаете возникающие атмосферные ошибки, планируя избыточные наблюдения и используя алгоритмы усреднения по времени суток.
Каскадный сбой данных происходит, когда опорная точка входит в зону влияния или устанавливается независимо. Программное обеспечение пытается рассчитать положение инструмента, используя скомпрометированную базовую линию. Это проецирует ложные векторы движения на каждую точку мониторинга в сети. Программное обеспечение определяет это по высоким остаточным ошибкам во время расчета обратной засечки. Вы должны немедленно изолировать плохую точку, чтобы восстановить целостность сети.
Ввод неправильной константы призмы в программное обеспечение во время настройки системы приводит к систематической ошибке масштабирования во всей сети. Если физическая цель имеет смещение -17,5 мм, а программное обеспечение ожидает 0 мм, каждое измерение расстояния будет искажено. Это искажает систему координат первого цикла измерений.
Длинные металлические монтажные кронштейны расширяются и сжимаются при суточных изменениях температуры. Программное обеспечение регистрирует это температурное изгибание как структурное движение, вызывая ложные срабатывания сигнализации. Стратегии смягчения последствий включают использование коротких кронштейнов, креплений из инварной стали, физическое затенение и надежный выбор анкеров для устранения локальных искажений.
Тепловое мерцание и температурные градиенты искривляют оптический луч зрения. Это непропорционально влияет на отдаленные ориентиры. Луч, проходящий над асфальтированной дорогой в жаркий полдень, будет преломляться вверх, изменяя измерение вертикального угла. Вы можете смягчить это с помощью избыточных наблюдений и усреднения измерений, сделанных во время стабильных атмосферных окон, например, в предрассветные часы.
Дождь, роса, лед и накопление пыли ухудшают возврат сигнала. Прибору сложно зафиксироваться на цели, что приводит к тайм-аутам измерений или неточным показаниям. Использование подогреваемых призм предотвращает образование льда и росы, а стекло с гидрофобным покрытием отталкивает воду и пыль, сохраняя четкость обзора в суровых условиях.
Надежная сеть AMTS зависит от соблюдения строгого различия между контрольными точками и точками мониторинга. Опорные призмы определяют систему координат и должны оставаться стабильными за пределами Зоны влияния, тогда как призмы мониторинга должны быть жестко связаны с конструкцией, чтобы их движение точно отражало реальную деформацию.
Поэтому контрольные точки требуют более точной оптики, прочных креплений, стабильного фундамента и достаточной избыточности для корректировки по методу наименьших квадратов и обнаружения выбросов. В точках мониторинга может использоваться более экономичное оборудование, но их монтажная геометрия, видимость и защита окружающей среды по-прежнему напрямую влияют на качество данных.
Константы призмы должны точно соответствовать конфигурации программного обеспечения, особенно в сетях со смешанными целями. Также необходимы регулярные проверки на предмет перемещения брекета, тепловых искажений, загрязнения и снижения уровня сигнала. Точные данные о деформации начинаются со стабильной управляющей геометрии, а не с программной коррекции после того, как сеть уже сместилась.
О: Точка отсчета — это статичная цель, расположенная вне зоны влияния, используемой для установления координат инструмента. Точка мониторинга устанавливается непосредственно на конструкции для отслеживания фактической физической деформации с течением времени.
Ответ: Константы призмы определяют физическое смещение центра стекла. Если конфигурация программного обеспечения не соответствует постоянной физической цели, это приводит к систематическим ошибкам расстояния, искажая все расчеты координат.
Ответ: Для надежной сети требуется как минимум от 3 до 5 стабильных опорных точек. Эта избыточность позволяет программному обеспечению выполнять корректировку по методу наименьших квадратов и определять, сместилась ли одна контрольная точка.
О: Технически да, но это крайне не рекомендуется. Мониторинговым призмам часто не хватает высокоточного стекла, малого отклонения луча и прочного атмосферостойкого покрытия, необходимого для долгосрочных и стабильных контрольных измерений.
О: Программное обеспечение обнаруживает перемещение опорной точки, анализируя остаточные ошибки во время расчета обратной засечки. При изменении расстояний и углов между контрольными точками система помечает аномальную точку на карантин.
Ответ: Медное или серебряное заднее покрытие лучше всего подходит для долгосрочной установки. Они предотвращают окисление, противостоят проникновению влаги и сохраняют высокую отражательную способность в течение многих лет по сравнению со стеклом без покрытия или стандартным антибликовым стеклом.
